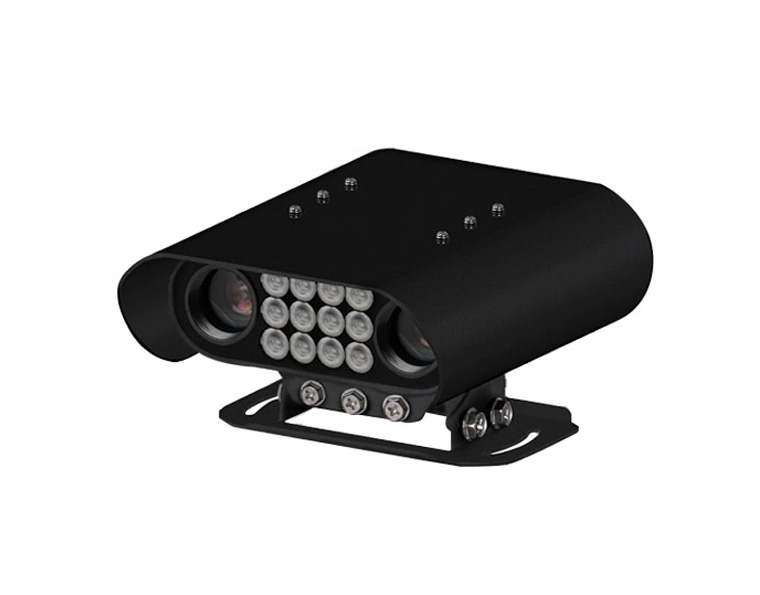

計量器やゲートバーなどへの設置に最適な小型筐体です。直射日光の当たらない場所への設置を前提に搭載カメラをGigEカメラ限定し、小型化を図ったモデルです。
| 赤外線波長 | NIR 850nm※1 |
| 発光体 | 高輝度高効率LED |
| 発光強度 | 180W |
| 照射距離※2 | 5～15m |
| 同期モード | トリガ |
| 最大トリガ周波数※3 | 10kHz |
| 対応トリガパルス幅 | 0.1～1.6ms |
| トリガ電圧 | DC3.3～24V |
| 照射角 | 20度※4 |
| 制御用I/F | RS485※5 |
| 動作温度 | -20度～60度(コールドスタート-40度) |
| 防塵防滴 | IP66 |
| 消費電力 | 50W |
| 動作電圧 | DC12〜30V |
| PoE駆動※6 | × |
| 外部ケーブル | – |
| サイズ(L) | 240mm |
| サイズ(W) | 190mm |
| サイズ(H) | 115mm |
※本表の仕様は予告なく変更されることがあります。
- NIR 940nm/白色光(5700-6500K)/青色/赤色が選択可能な場合もあります。
- 時速100km程度のものを撮影する場合。使用するカメラや設定によって変動します。
- 最大値。環境によって変動します。
- 10度・30度・60度・Dual(水平40度・垂直15度)も選択可能です。
- トリガとの同期信号のディレイなどの設定に使用します。通常の運用では使用しません。
- 起動時に2Aの電流の消費を許容する60W以上のPoEインジェクタが必要となります。
| 赤外線波長 | NIR 850nm※1 |
| 発光体 | 高輝度高効率LED |
| 発光強度 | 360W |
| 照射距離※2 | 10～20m |
| 同期モード | トリガ |
| 最大トリガ周波数※3 | 10kHz |
| 対応トリガパルス幅 | 0.1～1.6ms |
| トリガ電圧 | DC3.3～24V |
| 照射角 | 20度※4 |
| 制御用I/F | RS485※5 |
| 動作温度 | -20度～60度(コールドスタート-40度) |
| 防塵防滴 | IP66 |
| 消費電力 | 50W |
| 動作電圧 | DC12〜30V |
| PoE駆動※6 | × |
| 外部ケーブル | – |
| サイズ(L) | 240mm |
| サイズ(W) | 190mm |
| サイズ(H) | 115mm |
※本表の仕様は予告なく変更されることがあります。
- NIR 940nm/白色光(5700-6500K)/青色/赤色が選択可能な場合もあります。
- 時速100km程度のものを撮影する場合。使用するカメラや設定によって変動します。
- 最大値。環境によって変動します。
- 10度・30度・60度・Dual(水平40度・垂直15度)も選択可能です。
- トリガとの同期信号のディレイなどの設定に使用します。通常の運用では使用しません。
- 起動時に2Aの電流の消費を許容する60W以上のPoEインジェクタが必要となります。
| 赤外線波長 | NIR 850nm※1 |
| 発光体 | 高輝度高効率LED |
| 発光強度 | 180W |
| 照射距離※2 | 5～15m |
| 照射角 | 20度※3 |
| 動作温度 | -20度～60度(コールドスタート-40度) |
| カメラ | 1920px x 1080px グローパルシャッターカメラ |
| 最大フレームレート | 30fps |
| シャッタースピード | 1/30~1/30,000秒 |
| エンコード | H.265, H.264, M-JPEG, JPEG |
| センサー | Sony IMX265 |
| センサーサイズ | 1/1.8インチ |
| ピクセルサイズ | 3.45μm |
| レンズ | 14-40mm電動ズーム・電動フォーカス |
| 防塵防滴 | IP66 |
| 消費電力 | 35W |
| 動作電圧 | DC12〜30V |
| PoE駆動※4 | × |
| 外部ケーブル | – |
| サイズ(L) | 240mm |
| サイズ(W) | 190mm |
| サイズ(H) | 115mm |
※本表の仕様は予告なく変更されることがあります。
- NIR 940nm/白色光(5700-6500K)/青色/赤色が選択可能な場合もあります。
- 時速100km程度のものを撮影する場合。使用するカメラや設定によって変動します。
- 10度・30度・60度・Dual(水平40度・垂直15度)も選択可能です。
- 起動時に2Aの電流の消費を許容する60W以上のPoEインジェクタが必要となります。
| 赤外線波長 | NIR 850nm※1 |
| 発光体 | 高輝度高効率LED |
| 発光強度 | 180W |
| 照射距離※2 | 5～15m |
| 照射角 | 20度※3 |
| 動作温度 | -20度～60度(コールドスタート-40度) |
| カメラ | 2048px x 1536px グローパルシャッターカメラ |
| 最大フレームレート | 30fps |
| シャッタースピード | 1/30~1/30,000秒 |
| エンコード | H.265, H.264, M-JPEG, JPEG |
| センサー | Sony IMX265 |
| センサーサイズ | 1/1.8インチ |
| ピクセルサイズ | 3.45μm |
| レンズ | 14-40mm電動ズーム・電動フォーカス |
| 防塵防滴 | IP66 |
| 消費電力 | 35W |
| 動作電圧 | DC12〜30V |
| PoE駆動※4 | × |
| 外部ケーブル | – |
| サイズ(L) | 240mm |
| サイズ(W) | 190mm |
| サイズ(H) | 115mm |
※本表の仕様は予告なく変更されることがあります。
- NIR 940nm/白色光(5700-6500K)/青色/赤色が選択可能な場合もあります。
- 時速100km程度のものを撮影する場合。使用するカメラや設定によって変動します。
- 10度・30度・60度・Dual(水平40度・垂直15度)も選択可能です。
- 起動時に2Aの電流の消費を許容する60W以上のPoEインジェクタが必要となります。
| 赤外線波長 | NIR 850nm※1 |
| 発光体 | 高輝度高効率LED |
| 発光強度 | 180W |
| 照射距離※2 | 5～15m |
| 照射角 | 20度※3 |
| 動作温度 | -20度～60度(コールドスタート-40度) |
| カメラ | 2448px x 2048px グローパルシャッターカメラ |
| 最大フレームレート | 30fps |
| シャッタースピード | 1/30~1/30,000秒 |
| エンコード | H.265, H.264, M-JPEG, JPEG |
| センサー | Sony IMX264 |
| センサーサイズ | 2/3インチ |
| ピクセルサイズ | 3.45μm |
| レンズ | 14-40mm電動ズーム・電動フォーカス |
| 防塵防滴 | IP66 |
| 消費電力 | 35W |
| 動作電圧 | DC12〜30V |
| PoE駆動※4 | × |
| 外部ケーブル | – |
| サイズ(L) | 240mm |
| サイズ(W) | 190mm |
| サイズ(H) | 115mm |
※本表の仕様は予告なく変更されることがあります。
- NIR 940nm/白色光(5700-6500K)/青色/赤色が選択可能な場合もあります。
- 時速100km程度のものを撮影する場合。使用するカメラや設定によって変動します。
- 10度・30度・60度・Dual(水平40度・垂直15度)も選択可能です。
- 起動時に2Aの電流の消費を許容する60W以上のPoEインジェクタが必要となります。
Mシリーズ スペック比較表
| M7D | M7S |
| 赤外線波長 | NIR 850nm※1 |
| 発光体 | 高輝度高効率LED |
| 発光強度 | 180W | 360W |
| 照射距離※2 | 5～15m | 10～20m |
| 同期モード | トリガ |
| 最大トリガ周波数※3 | 10kHz |
| 対応トリガパルス幅 | 0.1～1.6ms |
| トリガ電圧 | DC3.3～24V |
| 照射角 | 20度※4 |
| 制御用I/F | RS485※5 |
| 動作温度 | -20度～60度(コールドスタート-40度) |
| 防塵防滴 | IP66 |
| 消費電力 | 50W |
| 動作電圧 | DC12〜30V |
| PoE駆動※6 | × |
| 外部ケーブル | – |
| サイズ(L) | 240mm |
| サイズ(W) | 190mm |
| サイズ(H) | 115mm |
※本表の仕様は予告なく変更されることがあります。
- NIR 940nm/白色光(5700-6500K)/青色/赤色が選択可能な場合もあります。
- 時速100km程度のものを撮影する場合。使用するカメラや設定によって変動します。
- 最大値。環境によって変動します。
- 10度・30度・60度・Dual(水平40度・垂直15度)も選択可能です。
- トリガとの同期信号のディレイなどの設定に使用します。通常の運用では使用しません。
- 起動時に2Aの電流の消費を許容する60W以上のPoEインジェクタが必要となります。
| MHD2 | MHD3 | MHD5 |
| 赤外線波長 | NIR 850nm※1 |
| 発光体 | 高輝度高効率LED |
| 発光強度 | 180W |
| 照射距離※2 | 5～15m |
| 照射角 | 20度※3 |
| 動作温度 | -20度～60度(コールドスタート-40度) |
| カメラ | 1920px x 1080px グローパルシャッターカメラ | 2048px x 1536px グローパルシャッターカメラ | 2448px x 2048px グローパルシャッターカメラ |
| 最大フレームレート | 30fps |
| シャッタースピード | 1/30~1/30,000秒 |
| エンコード | H.265, H.264, M-JPEG, JPEG |
| センサー | Sony IMX265 | Sony IMX264 |
| センサーサイズ | 1/1.8インチ | 2/3インチ |
| ピクセルサイズ | 3.45μm |
| レンズ | 14-40mm電動ズーム・電動フォーカス |
| 防塵防滴 | IP66 |
| 消費電力 | 35W |
| 動作電圧 | DC12〜30V |
| PoE駆動※4 | × |
| 外部ケーブル | – |
| サイズ(L) | 240mm |
| サイズ(W) | 190mm |
| サイズ(H) | 115mm |
※本表の仕様は予告なく変更されることがあります。
- NIR 940nm/白色光(5700-6500K)/青色/赤色が選択可能な場合もあります。
- 時速100km程度のものを撮影する場合。使用するカメラや設定によって変動します。
- 10度・30度・60度・Dual(水平40度・垂直15度)も選択可能です。
- 起動時に2Aの電流の消費を許容する60W以上のPoEインジェクタが必要となります。
